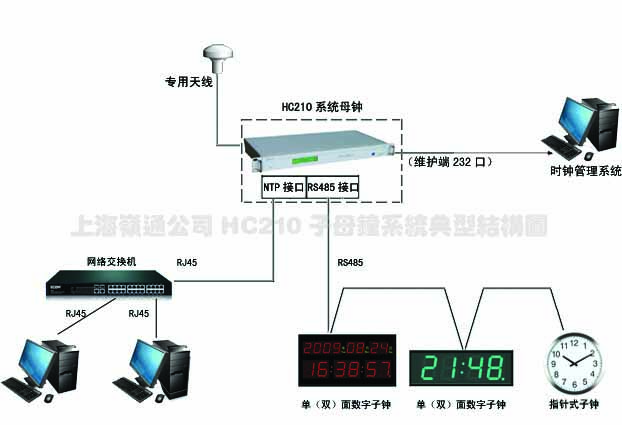

单层全功能结构方案——单配置典型结构的子母钟系统方案

通常在一、二百个子钟集群规模以下的中小型子母钟系统都适合。而从母钟驱动能力来说，这种结构方案的最大带负荷能力，也可以达到数千个。

该时钟系统线路结构方式为直连式，中间无需任何环节。拓扑结构如图 :

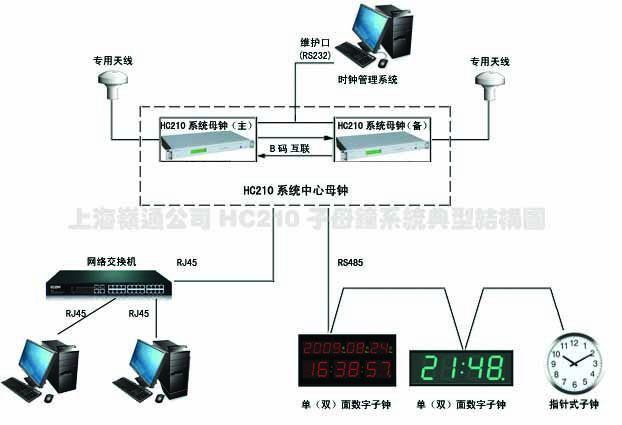

单层全功能结构方案——母钟冗余配置子母钟系统结构方案

在业主明确需要母钟为冗余备份的子母钟系统时，可采用这种结构方案。

这种全功能冗余配置的子母钟系统结构方案，完全得益于上海岭通公司HC210系统母钟产品的高端模块化结构。全功能冗余配置的概念，是指核心母钟从卫星时间信号的接收，一直到系统同步信号的驱动发送，完全是双套热备份的。主运行母钟出故障时，可以完全拆下检修，而备用母钟会同时自动无缝切换投入运行。

它比那些只有基础母钟双备份配置结构的子母钟产品，完全高出一个层次。

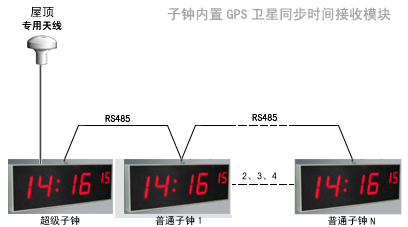

简单功能的子母钟系统方案——数字钟直接内置GPS模块的子母钟系统方案

在业主预算有限，系统规模较小，需求功能单一的项目中，可以采用这种方案。 这种方案，就是将GPS卫星时间接收模块直接内置于任一个数字式钟内，再由这个数字钟充当简易母钟，为其他子钟（30个以内）提供1路可靠的485授时信号。

简单功能的子母钟系统方案——商业级网络服务方式

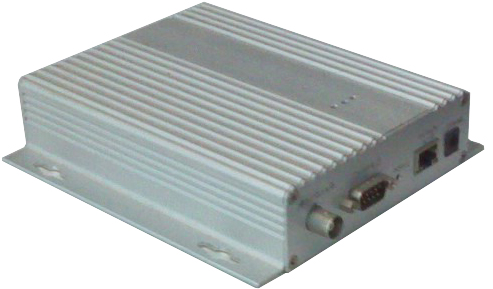

海岭通公司的商业级网络服务器，提供一路RJ45接口的NTP标准网络对时服务，对时精度同样可达到1~50ms，因其价格低廉、功能实用而受到商业级小型计算机网络等客户市场的欢迎。其产品如图：

在某些需要通过网络组网方式构架子母钟系统的项目中，它也同样可以作为简便实用的系统母钟。

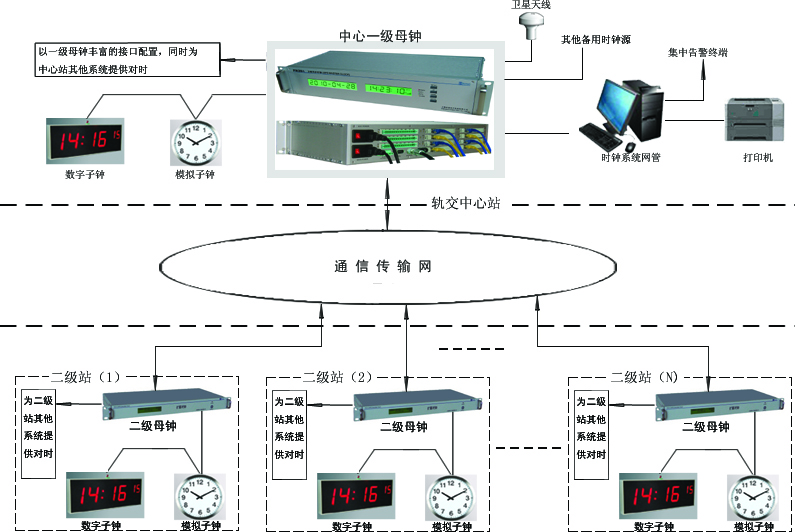

多层大型系统的结构方案

这类结构方案通常应用于地铁、轨交等大型、广区域的时钟系统。有时在一些大建筑群的同一时钟系统中，为考虑分区布线及管理的方便，也会考虑采用类似方案。
