学校时钟系统

为XX一中配置一套独立的子母钟系统，采用上海岭通电子科技有限公司研发和生产的HC210时钟系统全套产品。

XX一中HC210时钟系统的设计，具有以下特点:

 母钟采用一主一备全功能冗余备份运行方式；

 系统整体采用一、二级母钟分层结构；

 母钟与子钟之间以RS485为主要通信方式；

 一级母钟同时还配置NTP网络对时接口，为学校计算机局域网提供标准时基。

 配置有独立的时钟管理系统。

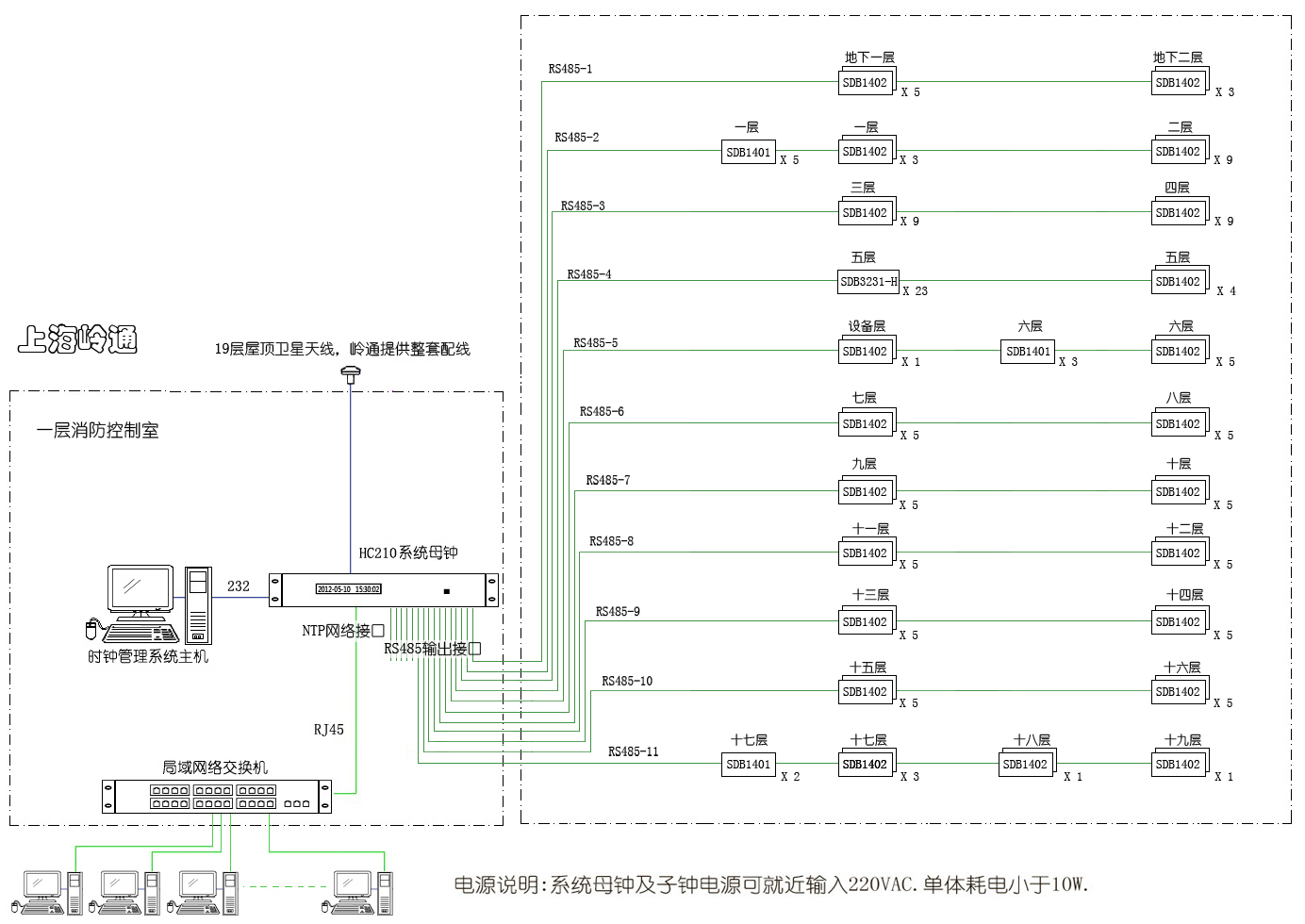

系统内一级母钟起主要核心作用，其所产生的标准时间信号，既为直接下挂的子钟和计算机局域网提供对时，也同时为二级母钟提供时钟源信号。二级母钟的设立，主要为减轻一级母钟输出信号直接出线的数量压力（指工程方面，而非接口配置方面），它的功能是扩展，因此输出接口配置类型及技术指标等，均与一级母钟无异。



1.核心一级母钟的设计布置

XX一中时钟系统的主、备一级母钟及时钟管理系统，设置在综合楼3层广播室内。母钟建议与计算机局域网合并安装在同一机柜内（主、备母钟总共只需4U的安装位置），时钟管理系统主机可就近放置在其他工作平面上。

主、备母钟各有一根天线，天线探头按规范应该安装在建筑物顶部，并且要求仰角十五度内无屏蔽性遮挡物，同时应远离避雷装置10米以上，并避免同频率无线发射设施的直接照射。母钟与天线探头之间的馈线按例应顺着弱电井自下而上敷设。天馈线在机房内一端将设置防雷击浪涌电流装置，以避免可能的雷电感应引入电流对母钟造成的冲击损坏。天馈线总长度超过100米时还应考虑加装信号放大器。

2.子钟的型号选择配置

XX一中整套系统的终端子钟，总共选择配置为3种型号的数字子钟，全部为485信号接口。三种型号具体配置及使用场合说明如下：

 SDB1401单面数字子钟：4寸红色字符，单面"时、分、秒"显示，壁挂式安装。主要配置在学生教室，一般安装在教师讲台对面墙上（学生上课背对方向）。

 SDB1502双面数字子钟：5寸红色字符，双面"时、分、秒"显示，悬挂式安装。主要安装在教学楼走廊、学生宿舍走廊，甚至车库行车道等区域中间，适合相向而行的人员都能观察到时间信息。

 SDB2401单面双联数字式日历子钟：上联显示"年、月、日、星期"信息，2.3寸红色字符；下联4寸红色字符，显示"时、分、秒"。适配置合在综合性人流比较集中（比如门厅、会议室）、面积比较大（比如图书馆）或相对需要时间日历显示信息比较全（比如传达室、收发室）的区域，壁挂式安装

具体方案细节和CAD结构图纸见文档资料中：
